無鼓式粉碎型格柵使用說明書

產品概述：

無鼓式粉碎型格柵為渠道式、掛壁式安裝，將輸送介質中的固體物質、懸浮物以及細長纖維等粉碎為小顆粒狀，隨污水一同流走。

適用于中小流量的渠道或泵站安裝使用，切割力強而節省能源。

工作原理：

夾帶固體顆粒的污水通過無鼓式粉碎型格柵，污水中的固體顆粒經過粉碎區時被粉碎機的兩組刀片破碎成足夠細小的顆粒，細小顆粒隨污水流向下游后，將不會再對下游設備造成威脅。

基本結構：

無鼓式粉碎型格柵主要由驅動裝置、主動軸、從動軸、切削刀片組、密封、機體等構成。驅動裝置帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的刀片呈逆向旋轉，而將固體物咬擠切割破碎成細小顆粒。

電機

特制電機，多種功率可選；

減速機

擺線針輪減速機，抗負荷沖擊能力強，結構緊湊，安裝維護方便；

傳動

使用不同的齒輪配置，進行模塊化設計，以滿足特殊應用場合的需求；

刀片和墊片

進口熱處理合金鋼，表面經過均勻的硬化處理，硬度不小于45~50HRC；

軸

進口熱處理六角合金鋼，滿足強度要求；

機體

碳鋼防腐或304不銹鋼、球墨鑄鐵。

產品特點

1、雙刀軸采用齒輪傳遞扭矩，通過一定的傳動比使雙軸在不同的轉速下運行，可以增加對固體的撕扯能力。

2、較低的運轉速度（典型的轉速為35~70rpm）可產生較高的扭矩，且刀片較低的圓周速度可確保能量不浪費在水損耗上，同時使磨蝕磨損率降至較小。

3、刀片組具有切碎功能，不同的轉速可以撕裂纖維物質，刀齒的前沿和側邊可以把塑料剪切為碎片，刀片的周邊平面還可以壓碎脆性物體。

4、主動軸和從動軸轉速不一，以便刀片間夾渣的自清。

5、所用刀片裝入主動軸和從動軸后按左螺旋狀和右螺旋狀布置，以減少切割力，提高粉碎機的傳動平穩性。

6、獨立的切割刀片和墊片，更換維護方便且成本低廉。

7、切割刀片和墊片用高強度合金鋼，表面加工均勻并硬化處理至較小45~50HRC。

8、切割刀片、墊片和軸之間水平間隙不超過0.2mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。

9、軸承部位采用優質機械密封件，以便保證軸承正常工作。

控制系統（PLC控制柜）

◇ 配置西門子、三菱人機界面，預留通訊接口，可實現遠程自動化控制；

◇ PLC等關鍵無器件采用西門子、三菱、施耐德等元器件；

◇ 可設置自動啟動和停止，還可設定自動運行的時間及次數；

◇ 過載堵轉電流、反轉次數、反轉時間等參數均可自由設定；

◇ 帶電機漏水、過載、過熱、短路、缺相等保護；

◇ 設備運行狀態、電機負載電流、故障狀態均可實時顯示與歷史查詢。

技術參數

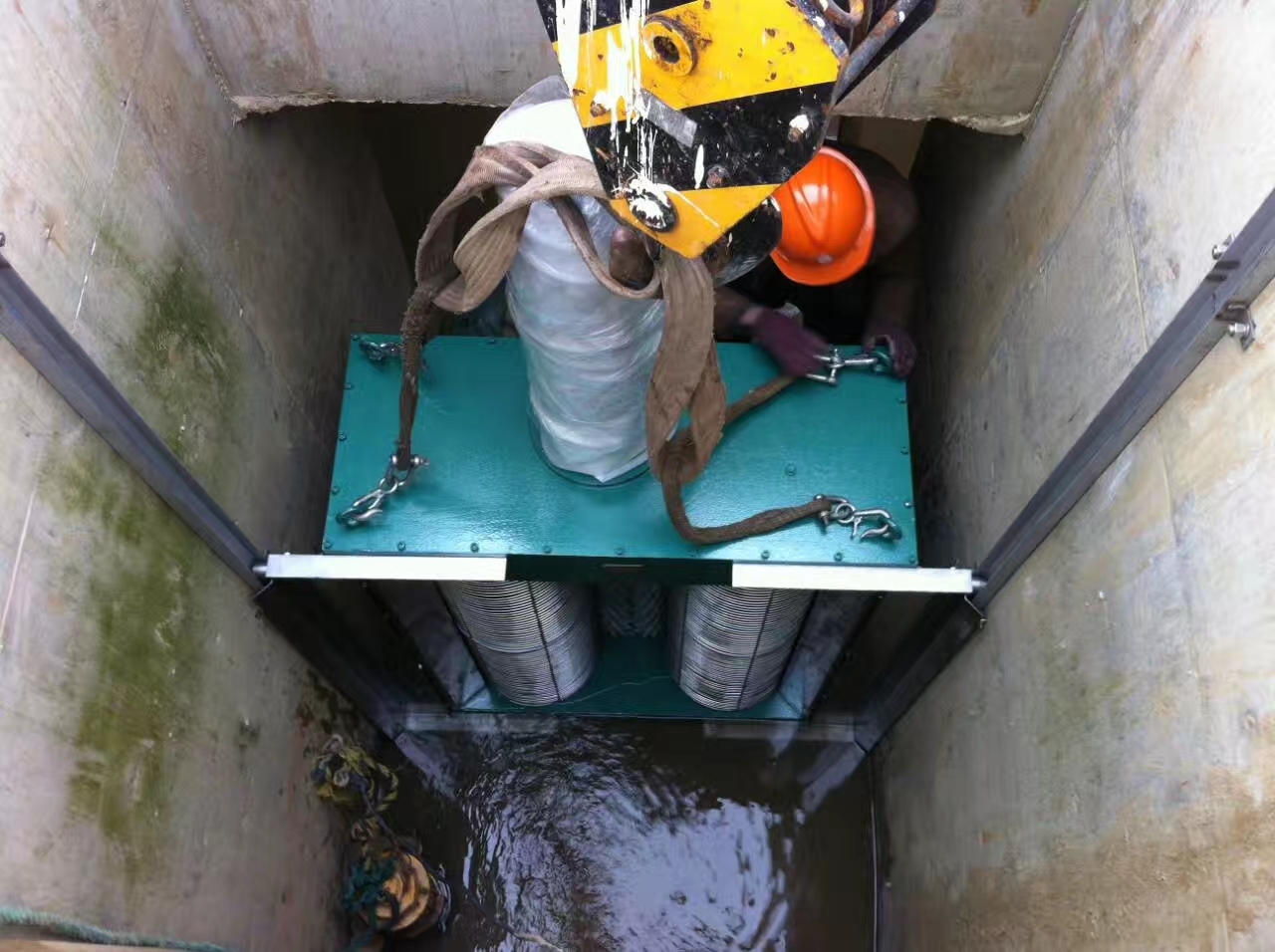

注：粉碎型格柵安裝的LUQ 小渠道寬度W為設備寬度C+20mm，一般采用滑動導軌安裝，渠道寬度W取設備寬度+100mm。
