PZG格柵破碎機技術說明

工作過程：

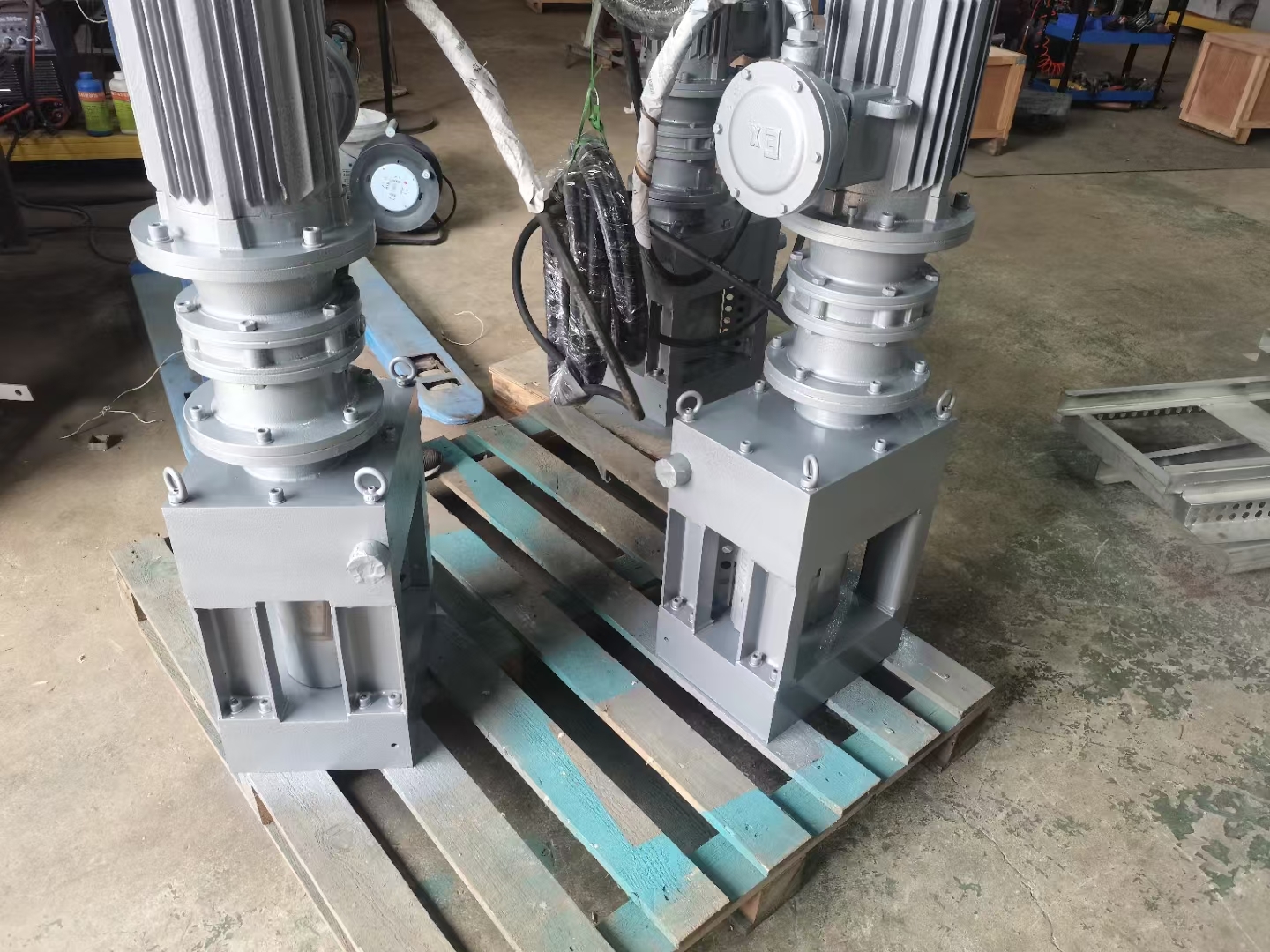

粉碎型格柵主要由粉碎型格柵、電控箱等構成。粉碎型格柵主要由驅動部件、齒輪箱、銑刀、粉碎型格柵主體、管道法蘭等構成。在驅動部件帶動下，水和雜物一同流至粉碎型格柵，粉碎型格柵驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎后和水一同流走。

使用注意事項：

粉碎型格柵關鍵部件有兩個：

1、刀片，關系到整機的處理效果和使用壽命，與齒形排布、熱處理硬度及工作間隙有很大關系。

2、電機，粉碎型格柵部分時候需要在淹沒條件下工作，這就要求電機可以干濕兩用，本身的防水處理也要得當，方能在這種使用條件下長時間使用。

產品概述

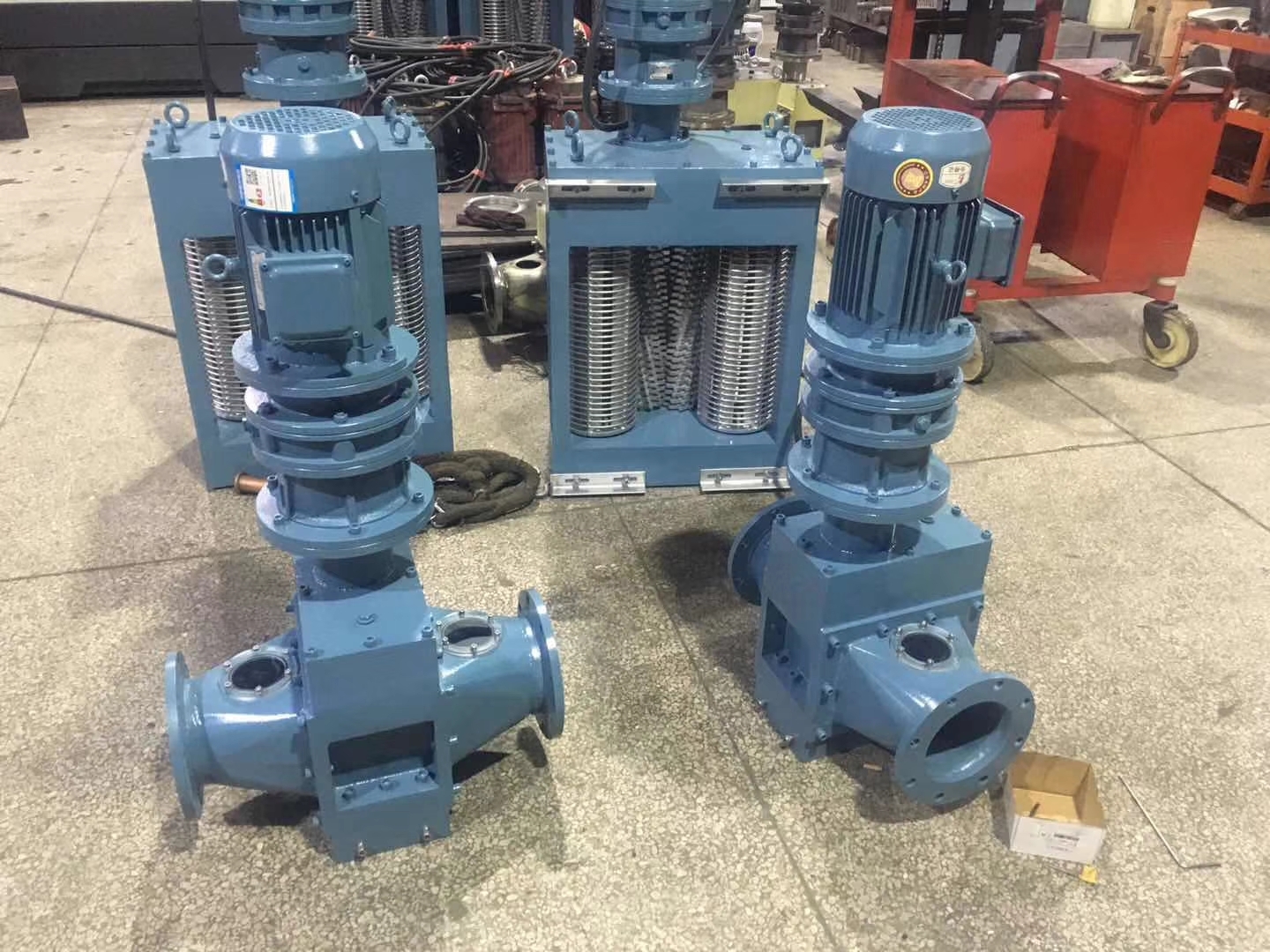

粉碎型格柵為渠道式、掛壁式安裝，將輸送介質中的固體物質、懸浮物以及細長纖維等粉碎為小顆粒狀，隨污水一同流走。

適用于水質污染較重、腐蝕性較大地場合，切割力強而節省能源。

性能優點：

安裝簡易靈活

適用于大部分現有的渠道，無需改造；

雙軸設計

比單軸粉碎機能適應更多種類的固體顆粒；

相互獨立的刀片和墊片安裝在兩個逆向旋轉的軸上，交替重疊，實現螺旋形切割，達到良好的切割效果；

刀片選擇

根據客戶需求進行各種齒型設計，以適應各種特殊情況需要；

選用鍍鈦刀片和墊片，比普通刀片更耐磨，使用壽命比普通刀片延長2~3倍；

溢流格柵

兩側可視實際情況加設溢流格柵，以增加流量，并減少水頭損失；

溢流格柵呈喇叭形安裝，方便將污物引導進格柵切割區；

低流量底座

在低流量時可以最大限度地利用切割區域來提高切割粉碎能力；

立式轉鼓

采用有軸設計，強度較無軸更高，轉鼓更不易變形；

轉鼓柵條橫行或豎行焊接在轉盤上，能有效的防止漂浮物漏走；

轉鼓與刀片之間間隙小，可獲得更高的固體捕獲率。

控制系統（PLC控制柜）

配置西門子、三菱人機界面，預留通訊接口，可實現遠程自動化控制；

PLC等關鍵無器件采用西門子、三菱、施耐德等元器件。

可設置自動啟動和停止，還可設定自動運行的時間及次數；

過載堵轉電流、反轉次數、反轉時間等參數均可自由設定；

帶電機漏水、過載、過熱、短路、缺相等保護；

設備運行狀態、電機負載電流、故障狀態均可實時顯示與歷史查詢。
