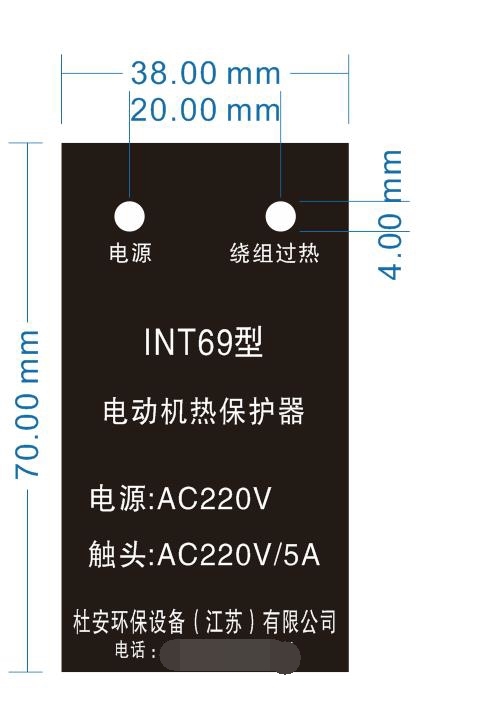

INT69電動機熱保護器安裝尺寸圖

概述：

根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護：INT69電動機超溫器主要是針對對潛水泵油室泄漏的保護。

INT69電動機熱保護器主要是針對對潛水泵電機超溫的保護。

油室泄漏保護：在潛水泵油室內置入水份檢測電極，在油室中如果出現有水份超電極出現信號跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C運行并以故障指示。

電機超溫保護：在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C運行并以故障指示。

電機過載保護：在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，此信號一般在二次回路中加以保護。

低水位保護：在潛水泵工作的水池中，使用液位檢測器檢測水位，但水位低于潛水泵工作的水位時，液位檢測器會狀態跳變，而停止?jié)撍姍C運行并以低水位指示。

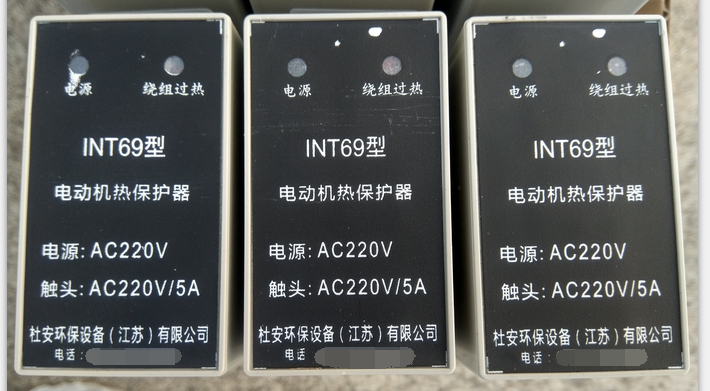

INT69電動機熱保護器

輸入電壓：AC220V±5% ，50Hz，額定功耗小于5W。

環境溫度：-20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

外形尺寸： 48 x 80 x120，重量：0.3Kg。

安裝方式： DIN35導軌安裝。

江蘇杜安環保INT69熱保護器主要性能

傳感器供電：

傳感器DC12V供電。

供電電源變壓器隔離。

信號輸入：

繞組超溫信號：電動機繞組超溫保護。

輸入回差控制：±2% 。

信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入。

信號響應速度：10mS。

信號輸出：

繼電器輸出觸點容量：5A/250VAC或5A/30VDC。

繞組故障輸出：繼電器一組常開，一組常閉輸出。

電源與故障指示：電源指示（綠）燈。

繞組故障指示（紅）燈。

INT69電動機熱保護器

輸入電壓：AC220V±5% ，50Hz，額定功耗小于5W。

環境溫度：-20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

外形尺寸： 48 x 80 x120，重量：0.3Kg。

安裝方式： DIN35導軌安裝。

注意事項：

1、采用接觸感溫式安裝時，應使產品貼緊被控器具的安裝面。

2、安裝時不可把塑膠或金屬外殼壓塌或使其變形，以免影響性能。

3、金屬外殼產品有加絕緣外套的在安裝中不可把外加絕緣套去掉不用或壓破，避免造成漏電，確保使用安全。

4、產品在不大于5A電流的電路中使用，應選擇銅芯截面為0.4-0.75㎜2導線與之連接。

5、產品應在相對濕度小于90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體的場所中存放。

紙箱包裝，內含產品說明書、合格證、產品電路圖。
